產品概述
ZNT2-12/630-12.5型永磁機構高壓真空斷路器（以下簡稱斷路器）可用于額定頻率50HZ，額定電壓12KV，額定電流至630A，額定斷路開斷電流至12.5KA的電力系統中，作為高壓電器設備的控制和保護開關。目前，廣泛應用在煤礦系統組成礦用一般型及礦用隔爆型開關柜。也適用于老開關改造。
該斷路器采用雙穩態永磁機構，并具有純機械手動合、分閘操作功能，相對于現有的彈簧操作機構，可靠性更高，壽命更長，是彈簧操作機構類型斷路器的理想替代產品。
技術參數
斷路器的額定技術參數 斷路器裝配后的特征參數
●額定電壓：12KV ●觸頭開距：8+2mm
●額定絕緣水平 ●觸頭超行程：3+1mm
雷電沖擊耐壓（標準全波）：75KV ●平均合閘速度：≥0.6m/s
一分鐘工頻耐壓：42KV ●平均分閘速度：≥0.8m/s
控制回路一分鐘工頻耐壓：2KV ●主回路電阻：≤120μΩ
●額定頻率：50Hz ●觸頭合閘彈跳時間：≤3.5ms
●額定電流：630A ●三相不同接觸時間：≤1ms
●額定短路開斷電流（有效值）：12.5KA ●觸頭接觸壓力：≥930N（含自閉力）
●額定短路關合電流（峰值）：31.5KA
●額定峰值耐受電流：31.5KA
●額定短路耐受電流：12.5KA 永磁機構控制器的技術參數
●額定短路持續時間：4S ●控制器輸入工作電壓：AC60~150V
●額定操作順序：分-180S-合分-180S-合分 ●電容充電電壓：DC100~160V
●分閘時間：≤0.10S ●電容充電電流:＜2A
●機械壽命：20000次 ●整機靜態待機功率：≤2W
●電壽命： ●合分閘間隔時間：≥50ms
額定短路開斷電流開斷次數：30次 ●斷電自放時間：≥3Min
額定電流開斷次數：20000次 ●永磁機構合閘操作最小時間間隔：≥20S
適用環境條件
環境溫度：-5~+40℃;
海拔高度：不超過1000米；
相對濕度：不大于95%（+25℃）；
安裝位置的傾斜度不超過15°；
不能用于有顯著污穢、化學腐蝕及劇烈振動的場所。

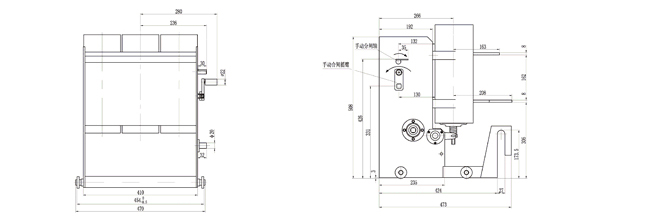

外型尺寸圖
